Brida fija/suelta-casquillo de pared de acero inoxidable

Para una posterior colocación de tacos en tanques de aguas negras según la norma DIN 18533

FLFA DIN18533 A2

En esta lista de favoritos

Brida fija/suelta-casquillo de pared de acero inoxidable - Para una posterior colocación de tacos en tanques de aguas negras según la norma DIN 18533

Para la colocación de tacos sobre casquillos de pared, taladros de núcleo o grietas.

Hechos

Ventajas:

pueden fabricarse versiones específicas de cada cliente de forma individual
también se suministra con varios pasos de tubería y con diferentes diámetros

Alcance de suministro:

Casquillo de pared de brida suelta/fija
Tornillos y tuercas M20 (DIN 18533)
Elementos de fijación para hormigón

Dimensiones:

El diámetro ext. de la brida fija estándar equivale al diámetro int. del casquillo de pared correspondiente + aprox. 330 mm (con paso)
Longitud superior estándar: 80 mm

Área de aplicación:

Clase de exposición al agua DIN 18533: W1-E, W2.1-E y W2.2-E

Material:

Brida fija/suelta-casquillo de pared: Acero inoxidable V2A (AISI 304L) o a petición V4A (AISI 316L)
Elementos de fijación: Acero inoxidable V4A (AISI 316L)
Cubierta de cerradura: PE

Impermeabilidad:

estanco al gas y al agua

Descargas

Instrucción de montaje

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Informes de ensayo

Ficha técnica y texto del concurso

Para descargar la hoja de datos y los textos de la licitación, configure el producto en la parte inferior y descárguelo utilizando el símbolo Download symbol .

Variantes

Revestimiento de tubería Ø_i (mm)	Brida fija Ø (mm) D2	Brida suelta Ø (mm) D3	Espesor de pared para el casquillo de pared (mm) S	Código de artículo	Número de artículo	GTIN
80	405	395	2	FLFA1x80/80/0 DIN18533 A2	2500400001	4052487062329	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	425	415	2	FLFA1x100/80/0 DIN18533 A2	2500400002	4052487062336	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
125	450	440	2	FLFA1x125/80/0 DIN18533 A2	2500400003	4052487062343	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	475	465	2	FLFA1x150/80/0 DIN18533 A2	2500400004	4052487062350	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	528	518	2	FLFA1x200/80/0 DIN18533 A2	2500400005	4052487062367	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
250	578	568	2	FLFA1x250/80/0 DIN18533 A2 ¹⁾	2500400006	4052487062374	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
300	630	620	2	FLFA1x300/80/0 DIN18533 A2 ¹⁾	2500400007	4052487062381	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
350	680	670	3	FLFA1x350/80/0 DIN18533 A2 ¹⁾	2500400008	4052487062398	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
400	730	720	3	FLFA1x400/80/0 DIN18533 A2 ¹⁾	2500400009	4052487062404	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
450	780	770	3	FLFA1x450/80/0 DIN18533 A2 ¹⁾	2500400010	4052487062411	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
500	830	820	4	FLFA1x500/80/0 DIN18533 A2 ¹⁾	2500400011	4052487062428	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:

¹⁾ La brida suelta se suministra por separado.

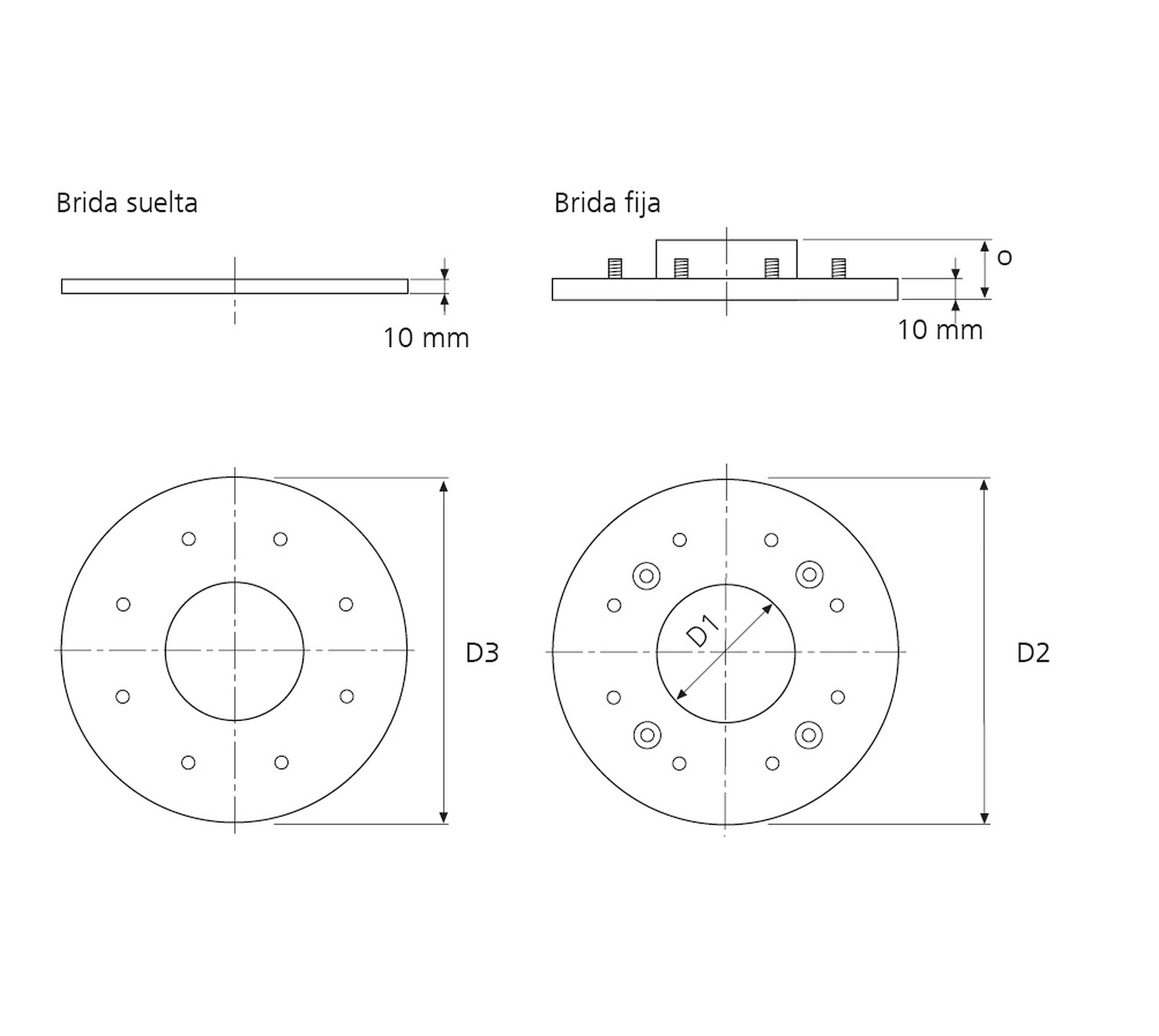

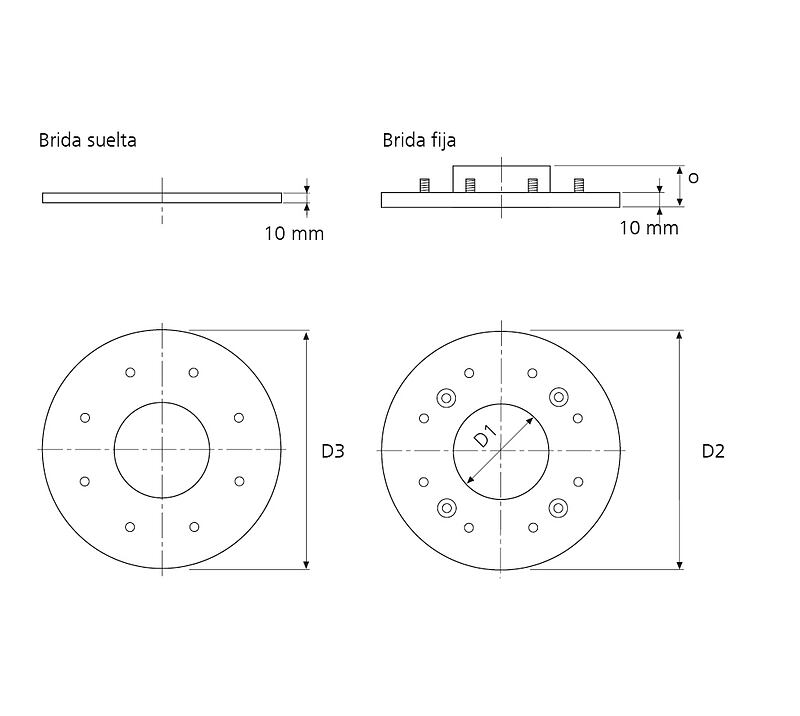

D1: Revestimiento de tubería Øi, D2: Brida fija Ø, D3: Brida suelta Ø, S: Espesor de pared para el casquillo de pared
